B-H Loop 연자성시험기 MATS-3000M
Hysteresis Curve of Soft Magnetic Materials
(AC Hysteresis Curve)
MATS-3000M Hysteresisgraph is the special magnetic measurement instrument
which is based on the technology of computer, software, A/D data acquisition and ARM embedded system.
MATS-3000M Hysteresisgraph adopts digital waveform compensation and digital feedback technology
which can accurately measure the AC parameters of soft magnets such as electrical steel sheet(strip),
permalloy, amorphous and nanocrystalline under the frequency of 20Hz~2kHz,
the measured parameters are total loss ratios Ps, magnetic polarization Jm, magnetic field strength
Hm, excitating power Ss, amplitude permeability μa, AC magnetization curve and loss curve.
[ 특 징 ]
1. 45Hz~1kHz에 사용되는 연자성 재료의 평가에 대한 자기특성
2. 연자성 샘플 : 핫 & 냉간 압연 규소 강판, 퍼멀로이, 비정질 합금, Nanocrystalline
3. 샘플 모양 : 리본, toroid, E & U 형상 측정, Strip
4. I (t), U (t), B (t) 곡선과 B (H) 히스테리시스 루프. 곡선상의 각 점의 좌표 표시
5. B (H) 히스테리시스 루프 클러스터, B (H) 자화 곡선, μA (H) 곡선 표시
6.투자율(Ui, Umax),토탈 마그네틱 플럭스(2Am) Input power loss(Ss) 코어로스(Ps), 잔류자장(Br),보자력(Hc) etc..
7. 매우 빠른 측정

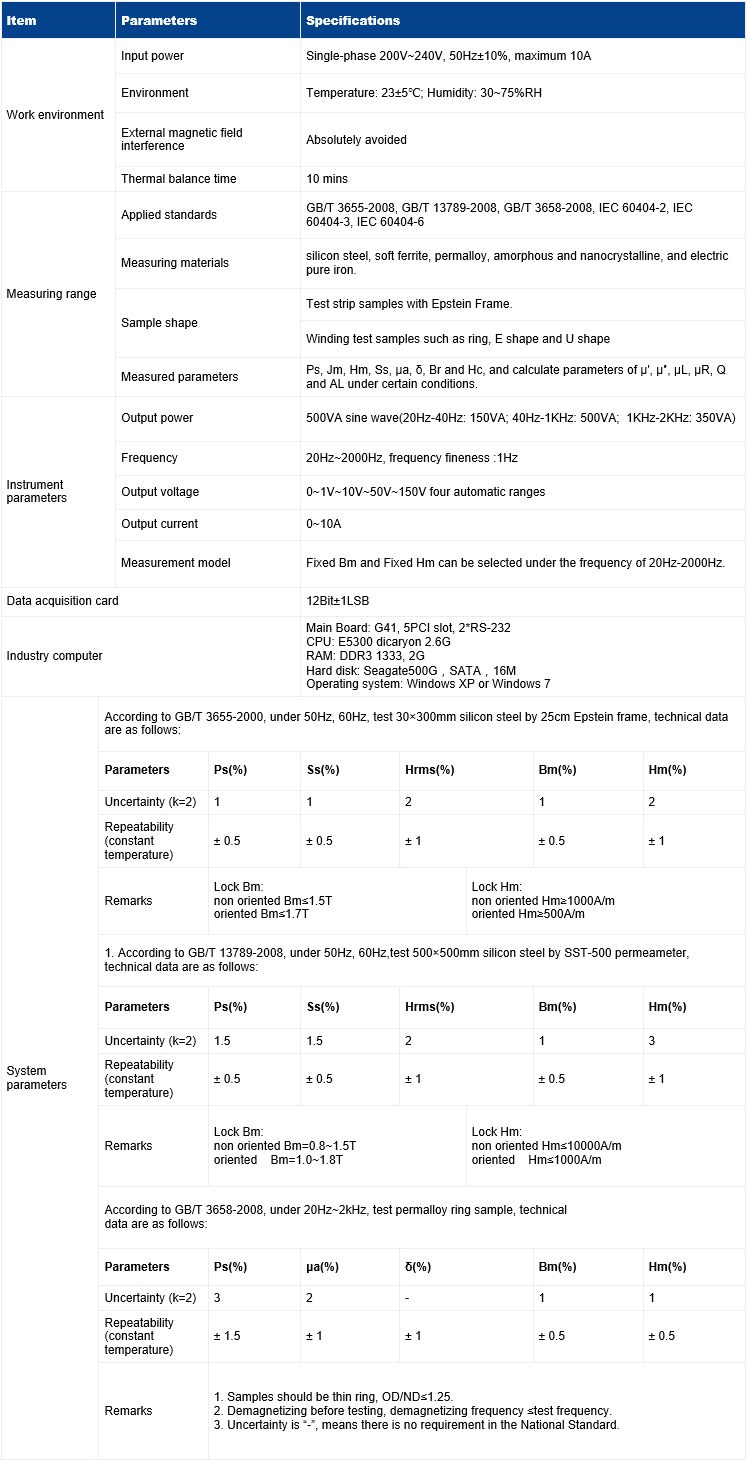

[ 사 양 ]

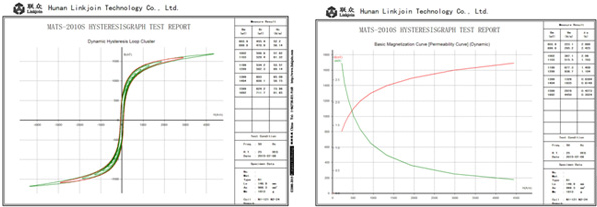

[ Test Reports ]

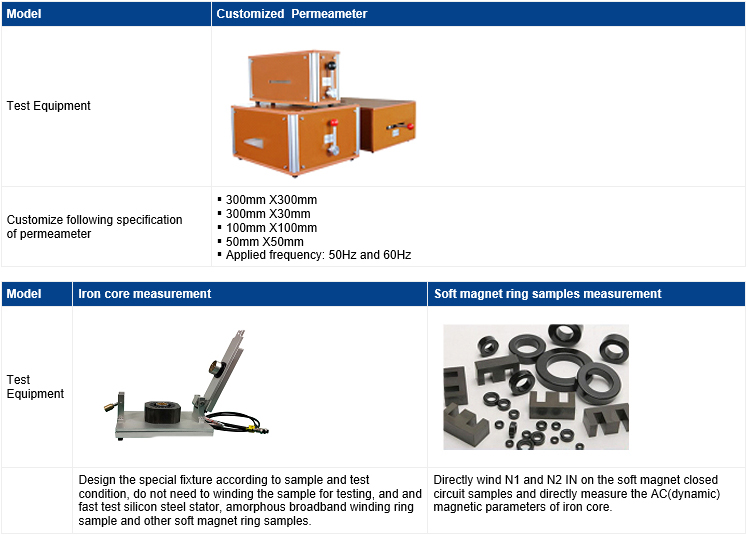

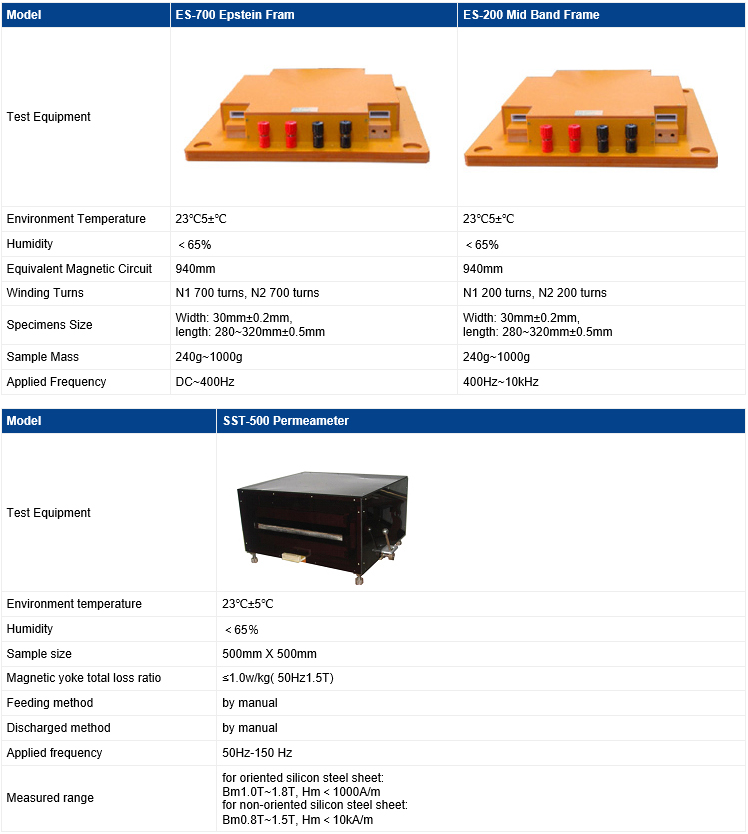

[ Excitation Device(Optional) ]
