B-H Loop 연자성시험기 MATS-3000S
Hysteresis Curve of Soft Magnetic Materials
(AC/DC Hysteresis Curve)
MATS-3000S는 DC～1kHz의 주파수 조건에서 FeSiAl, FeSi, 페라이트, 퍼멀로이,비정질 합금, 규소 강판 규소 강,
아몰퍼스 합금, Nanocrystalline 등의 연자성 재료의 자기적 특성을 측정하는 히스테리시스곡선 분석 시험기이며
투자율, Total magnetic flux, 코어로스,각형비,잔류자속밀도,보자력,
최대인가자기장,최대 유도 자속밀도등을 측정하는 시험기입니다.
International Standard : IEC 60404-4 (DC),IEC 60404-6 (AC)
[ 특 징 ]
1. DC~1kHz에 사용되는 연자성 재료의 평가에 대한 자기특성
2. 연자성 샘플 : FeSiAl, FeSi, 페라이트, 퍼멀로이,비정질 합금, 규소 강판 규소 강, 아몰퍼스 합금, Nanocrystalline
3. 샘플 모양 : 리본, toroid, E & U 형상 측정, Strip
4. I (t), U (t), B (t) 곡선과 B (H) 히스테리시스 루프. 곡선상의 각 점의 좌표 표시
5. B (H) 히스테리시스 루프 클러스터, B (H) 자화 곡선, μA (H) 곡선 표시
6. 투자율(Ui, Umax),토탈 마그네틱 플럭스(2Am) Input power loss(Ss) 코어로스(Ps), 잔류자장(Br),보자력(Hc) etc..

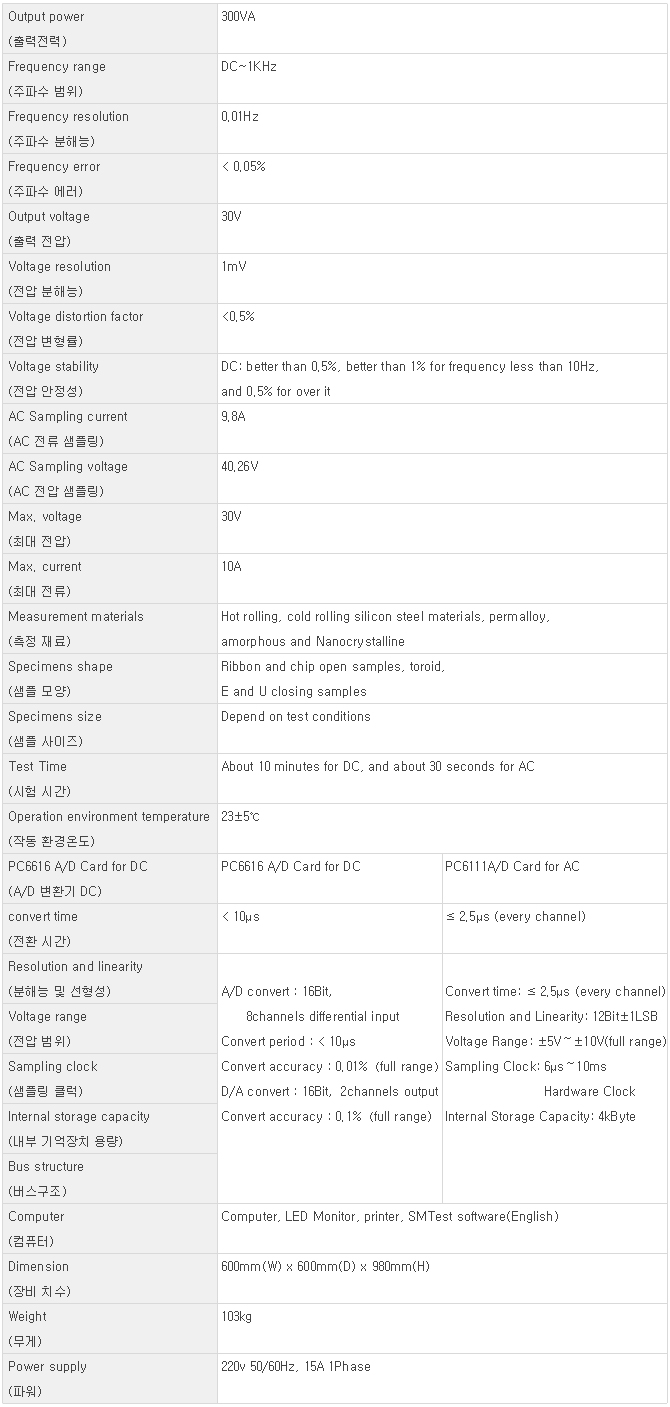

[ 사 양 ]

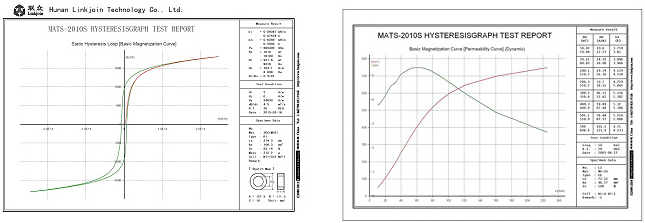

[ Test Reports ]
