다채널 플럭스 스캔 검사기
Multichannel Flux Scan Inspection System

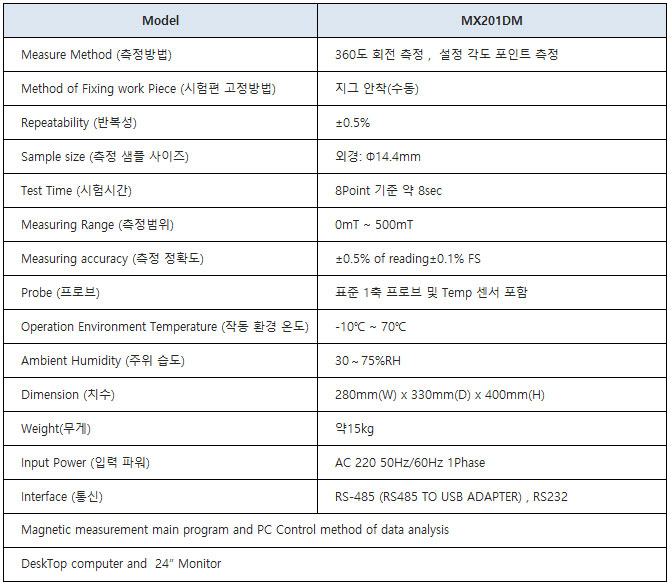

다채널 플럭스 스캔 검사기는 서로 마주보는 두개의 좌우 다채널 센서로
로터 전체 표면을 자동 스캔하여 자기장 세기를 검사하는 자동검사(Full-Automatic) 시험기이며,
각 폴의 자속밀도 최대값, 자속면적, N극, S극 한 주기 상 각도, 로터의 스텍별 포화율 검증,
전체 포화율 등 자속밀도와 전체 플럭스 검사를 동시에 자동분석하고 마그넷 결손 등을
정밀하게 검증할 수 있습니다. 회전축에 장착된 로터 반경을 레이저 거리센서로 측정하여
해당 로터의 종류를 판별하고 환경 정보에 저장된 로터의 종류에 따른 위치 정보에 의해
모터 제어 모듈이 동작하고 두개의 좌우 센서축을 로터와 미리 설정한 거리로 근접하여
정해진 기준 속도로 회전 하고 로터를 검사합니다.

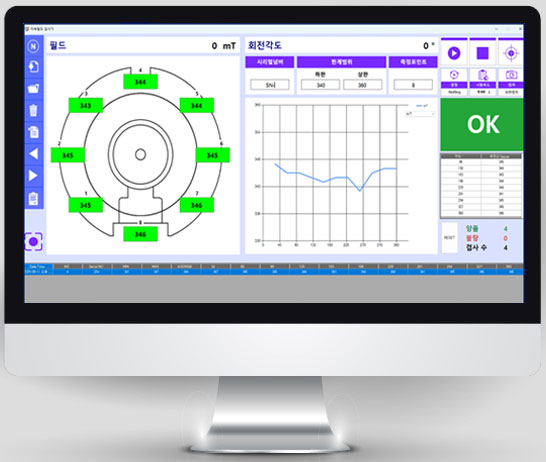

측정된 샘플링 데이터를 수집하여 처리하고 로터의 채널별 차트 정보와 수치 정보를

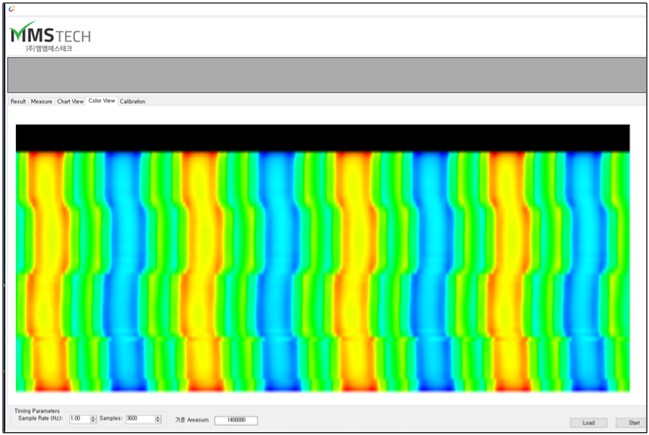

평가 및 측정된 그래프로 전체 플럭스 및 표면 자기장 분포를 시각적으로 관찰할 수 있습니다.

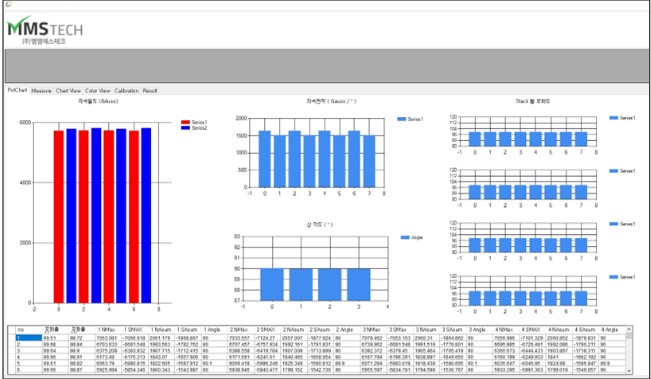

[ 자속밀도, 자속면적, 상각도, 로터 스텍별 포화율 ]

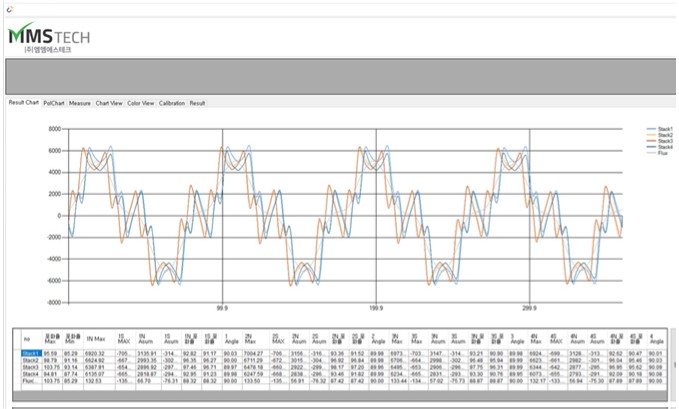

[ 로터 스텍별 검사 결과값 그래프 및 전체 플럭스 검사 결과값 그래프 ]
[ 로터 검사 결과 3D 그래프 ]
